主机改前置输出放大器实例(9)
- 2011-06-22 11:18
- 来源:CarCAV.com
- 作者:su30-2
- 责任编辑:koo

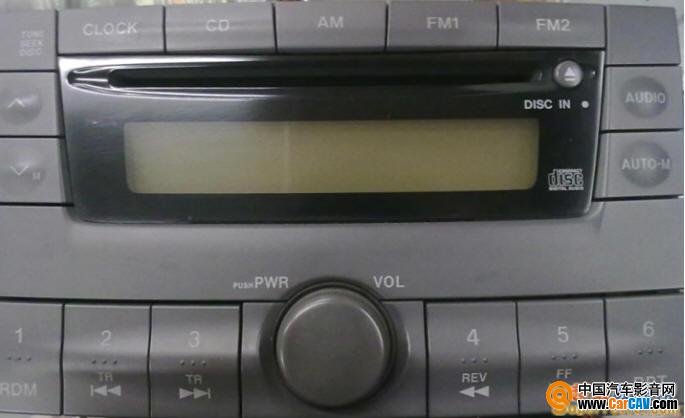

海南马自达普力马单碟主机以照片反向推定功放引脚具体定义以改前置输出

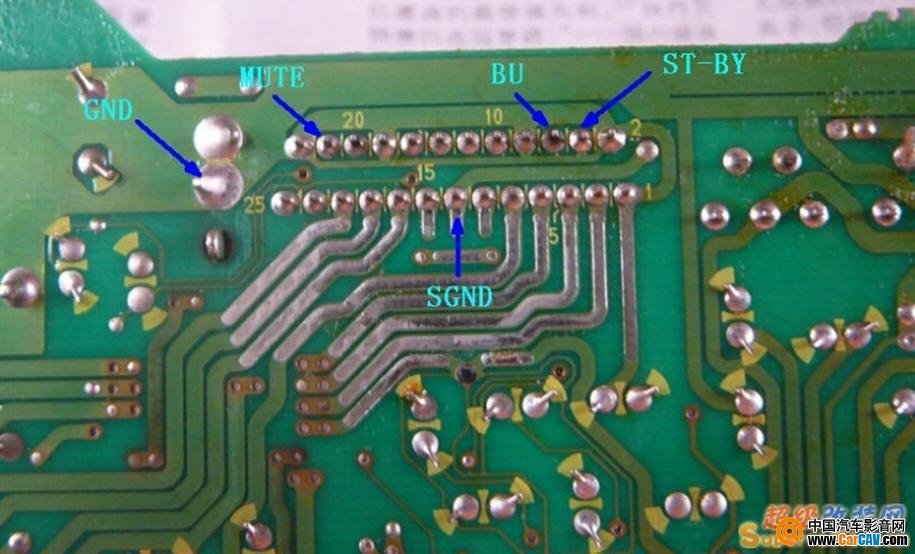

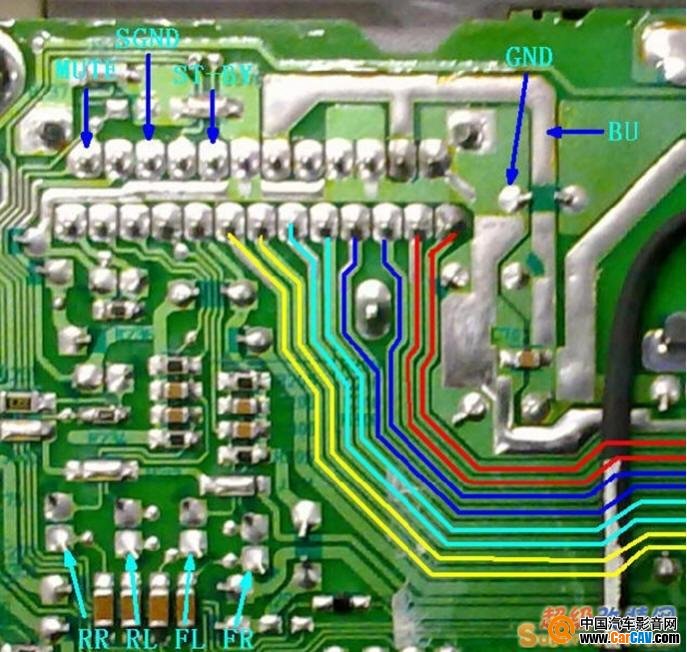

一店在远方发来照片请求支援海南马自达普力马单碟主机改前置输出，我们没有办法利用示波器或高阻耳机来判定，只好利用主机尾线定义来反向推定，功放IC为松下的AN7555.有尾线定义推定1,3脚为RL喇叭输出脚，5,7脚为RR喇叭输出脚，9,11脚为FL喇叭输出脚，13,15脚为FR喇叭输出脚，再由AN7555的引脚定义推定13脚喇叭输出段的输入脚为21脚，也就是说21脚是RL信号输入端，以此类推，23脚为RR的信号输入端，19脚为FL的信号输入端，17脚为FR的信号输入端。选择前置输出的最佳接点是AN7555的信号输入端的后和电容的另一端，需要说明的是，AN7555的MUTE是低电平有效，所以可以不接。在前置输出放大器上把MUTE和ST-BY接在一起，再接上AN7555的ST-BY上即可
一店在远方发来照片请求支援海南马自达普力马单碟主机改前置输出，我们没有办法利用示波器或高阻耳机来判定，只好利用主机尾线定义来反向推定，功放IC为松下的AN7555.有尾线定义推定1,3脚为RL喇叭输出脚，5,7脚为RR喇叭输出脚，9,11脚为FL喇叭输出脚，13,15脚为FR喇叭输出脚，再由AN7555的引脚定义推定13脚喇叭输出段的输入脚为21脚，也就是说21脚是RL信号输入端，以此类推，23脚为RR的信号输入端，19脚为FL的信号输入端，17脚为FR的信号输入端。选择前置输出的最佳接点是AN7555的信号输入端的后和电容的另一端，需要说明的是，AN7555的MUTE是低电平有效，所以可以不接。在前置输出放大器上把MUTE和ST-BY接在一起，再接上AN7555的ST-BY上即可

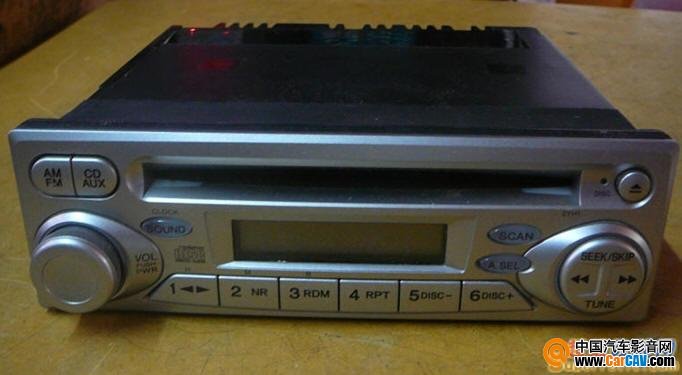

本田飞度阿尔派版改前置输出
此机底子不错，但直推喇叭声音力度欠佳，声场不够宽和深，中频也不够醇厚，经改前置输出放大器后声音大大改善。需要说明的是，这个机被我们列为最具改装潜力的机种之一
第七代本田雅阁前置六碟改前置输出

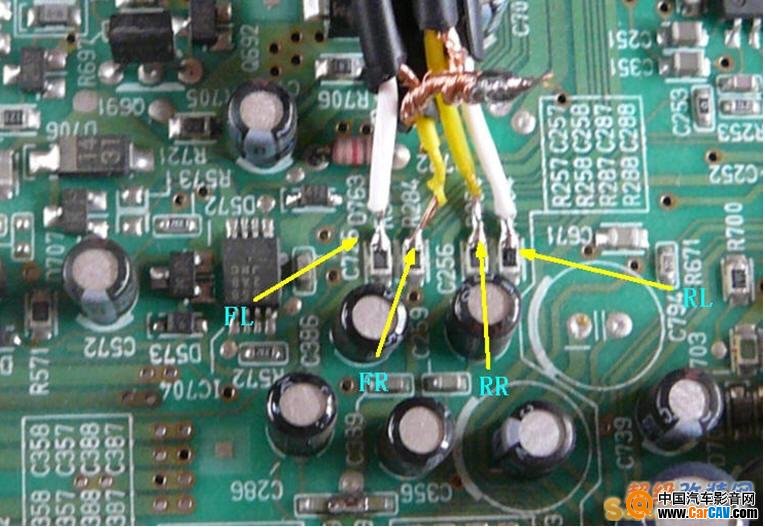

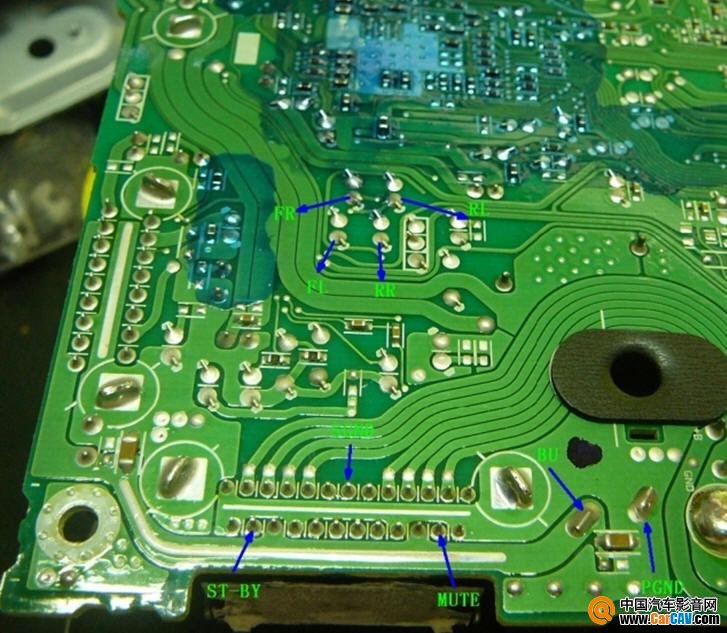

第七代本田雅阁前置六碟是松下生产的主机，空调面板和CD机做在一起而且形状怪异，很难换装其他主机，升级加功放换喇叭只能是治标没治本，主要问题出在原主机和功放的配接，原车主在使用过名牌高转低后强烈要求本站帮忙改前置输出放大器。拆开主机发现主机使用了DSP来处理声音，然后经简单滤波后输出到功放IC。DSP的型号是SAA7709H，是很常见的音控处理DSP，声音表现还是不错的。经详细检查，按照前置输出放大器的要求接好各个连接点后试机，效果不错，交货
第七代本田雅阁前置六碟是松下生产的主机，空调面板和CD机做在一起而且形状怪异，很难换装其他主机，升级加功放换喇叭只能是治标没治本，主要问题出在原主机和功放的配接，原车主在使用过名牌高转低后强烈要求本站帮忙改前置输出放大器。拆开主机发现主机使用了DSP来处理声音，然后经简单滤波后输出到功放IC。DSP的型号是SAA7709H，是很常见的音控处理DSP，声音表现还是不错的。经详细检查，按照前置输出放大器的要求接好各个连接点后试机，效果不错，交货
更多讨论请点击http://bbs.carcav.com/read-htm-tid-429945.html
