铃木雨燕原车主机接功放加低音有电流声如何处理?

  • 2014-12-18 10:37
  • 来源:CarCAV.com
  • 作者:墨水瓶
  • 责任编辑:刘星梅
雨燕的原车导航机不舍得换掉,找到TDA7419资料跳线一组前左,前右声道输出接独立功放加低音炮,帮我看看这样接对吗?为何弄好后开机和点火时冲击很大“啪”一声?
来自CarCAV论坛“音响维修”栏目的“墨水瓶”求助:

    雨燕的原车导航机不舍得换掉,找到TDA7419资料跳线一组前左,前右声道输出接独立功放加低音炮,帮我看看这样接对吗?(7419的16和28脚看资料应该是低音输出,这个可以取低音信号给有源炮吗?)为何弄好后开机和点火时冲击很大“啪”一声,播放后也有电流声,随油门变化,中间切换歌曲也会有轻微的“啪”一声,打算加个时间继电器延时开机,不知可行吗?有没有更好的解决办法?请各位老大帮帮忙。我喇叭线用的平行线,有必要换成双绞线或者带屏蔽的双绞线吗?

雨燕原车导航机


电路板




15脚GND

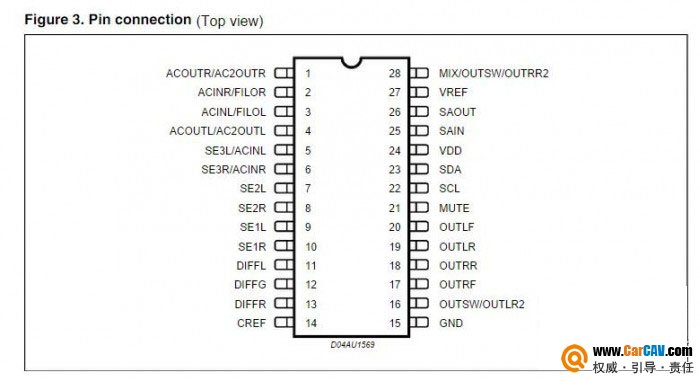

接线定义


交流如下:

苏矛:把后面功放块断开,检查接地点是否正确。

墨水瓶:已经把输入功放块的铜箔割断了,接地直接接的15脚GND。

李世龙:苏工,他只是接个低音炮 ,功放块断开,原车喇叭就没声了!

墨水瓶:打算接独立功放,已经把四路进功放模块的铜箔割断了,如果可以接独立有源炮,可以再飞线,就是来请教下16或者 28脚可以直接给有源炮提供音源吗?

dou_jintao:你试下不知道行不行,TDA7419 17脚和20脚经过耦合电容后引出R,L两个声道,重低从28脚加1UF电容对地,不知道你的重低音功哪种(BTL OCL)。



墨水瓶:谢谢,左右声道已经引出,你这种方法我也试过,但是开机有爆音,低音没试,回头我试试。多谢。

本文来自CarCAV论坛“音响维修”栏目“墨水瓶”的问答,感谢“苏矛”“李世龙”和“dou_jintao”给出的回答。
