普通DVD导航DIY改装一键通功能(4)

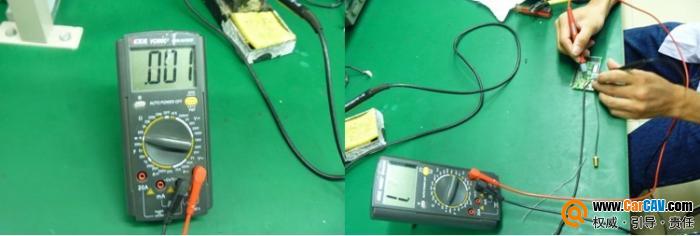

14、短路测试：数据线焊接好之后把准备好的万能表旋到测试短路档位，
用万能表进行测试（测试是否相互间短路，红色和白色是否接地）
点击查看原图

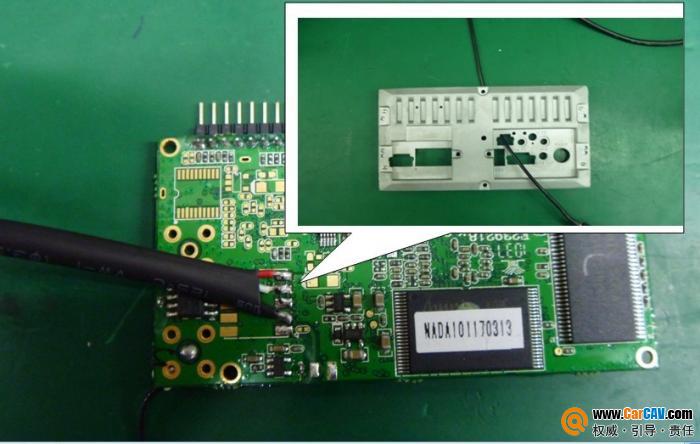

15、焊好之后的图示（在焊之前要在把数据线先穿过DVD后盖的空和把热缩管线套在数据线上，避免短路）
点击查看原图

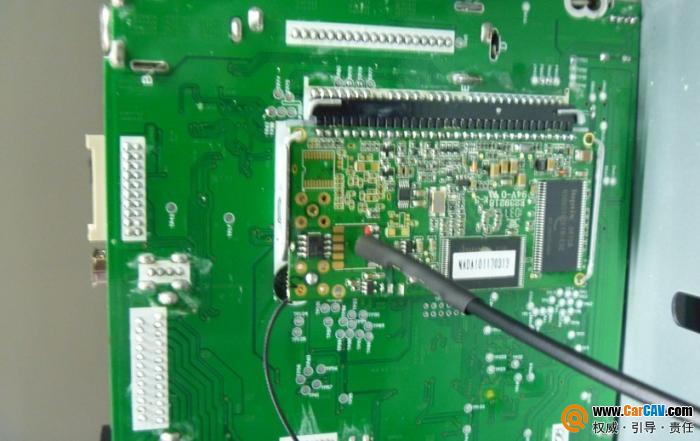

16、把弄好的导航板装回DVD主板上
点击查看原图

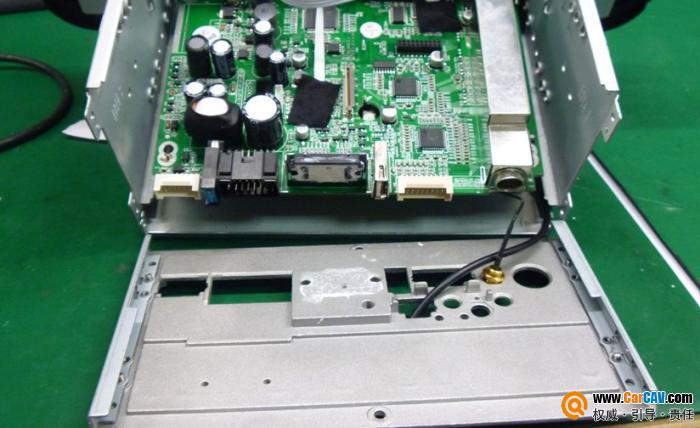

17、把主板放回去，上紧DVD主板上的螺丝

点击查看原图

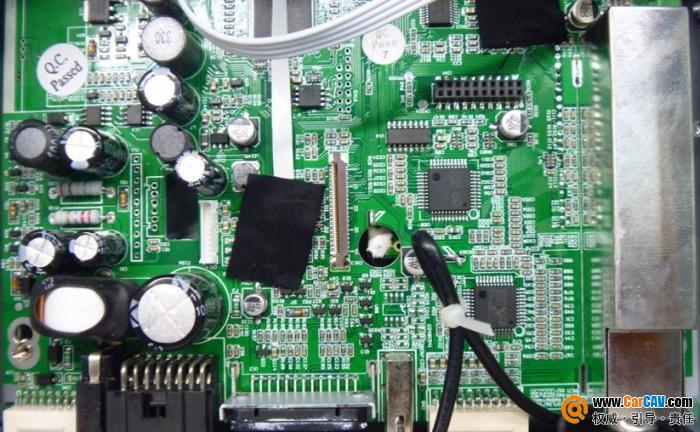

18、在DVD内部把数据线用扎带扎一下（这样不会拉松里面的焊脚）
点击查看原图
