普通DVD导航DIY改装一键通功能(3)
- 2012-08-02 17:20
- 来源:CarCAV.com
- 作者:李敏
- 责任编辑:admin

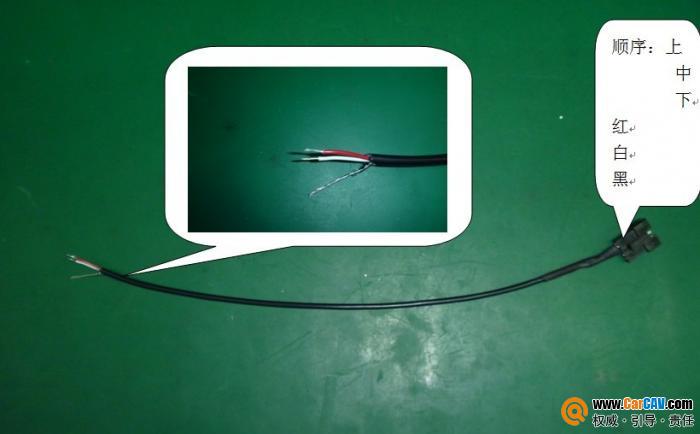

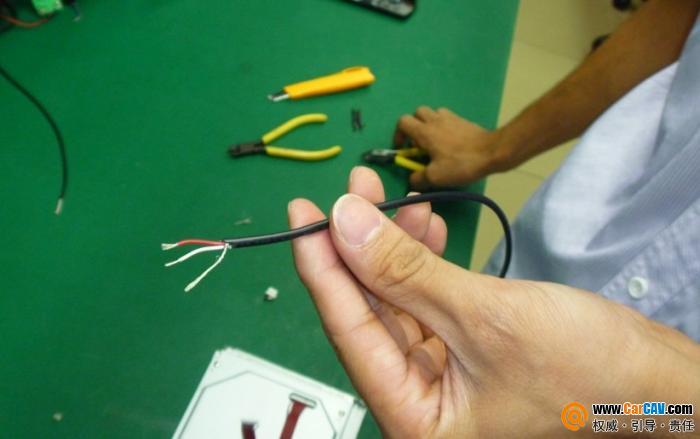

10、我们准备一个5p母插的端子，引出三条线（分别是红—RX、白—TX、黑—GND）

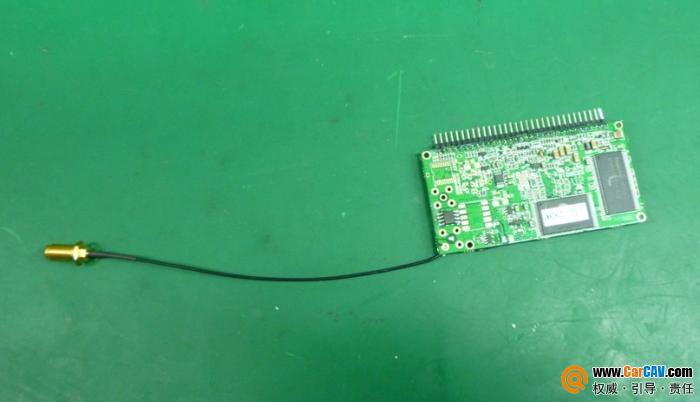

11、把智成的原导航板从主板上取下来放在工作台上（取下来的时候，要注意四边的卡位）

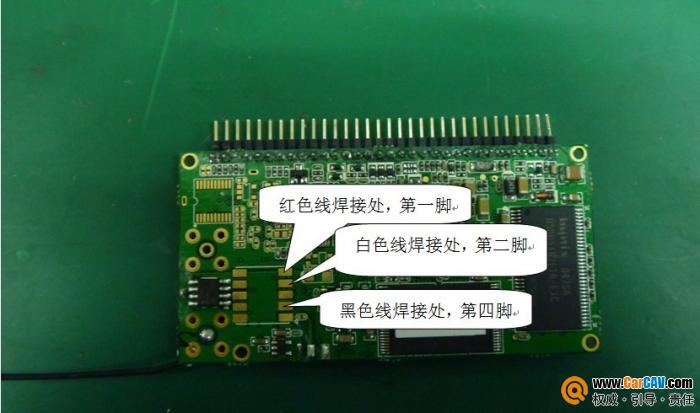

12、然后进行焊接，分别将数据线的接线头按下面的图示进行焊接——见下图

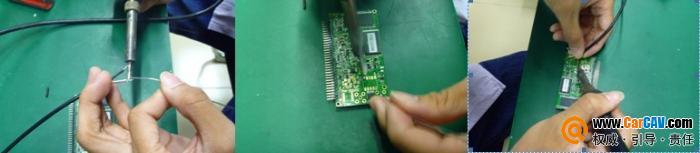

13焊接过程（上锡、加锡、焊接）
更多讨论请点击：http://bbs.carcav.com/read-htm-tid-591180.html
