奔驰原车音响测评——原装主机BE1691改AUX输入

2012-05-21 17:49
来源:CarCAV.com
作者:su30-2
责任编辑:admin

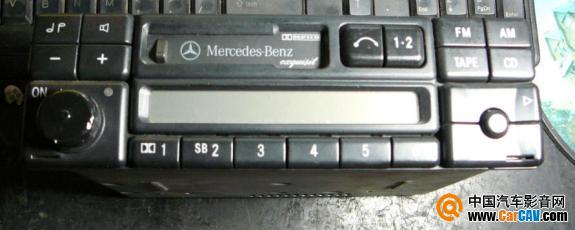

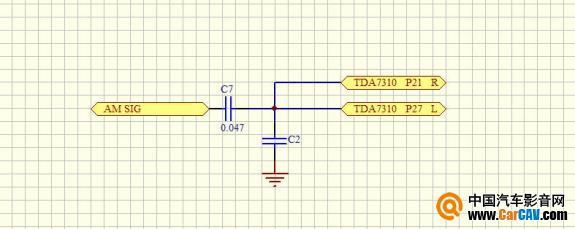

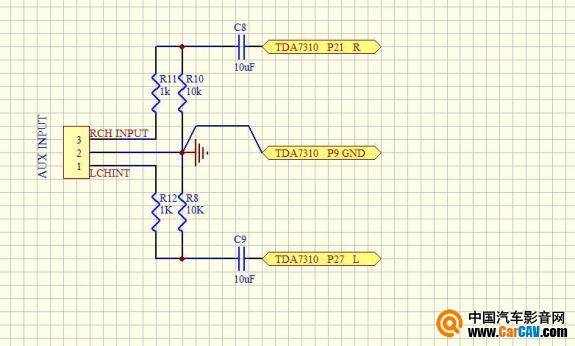

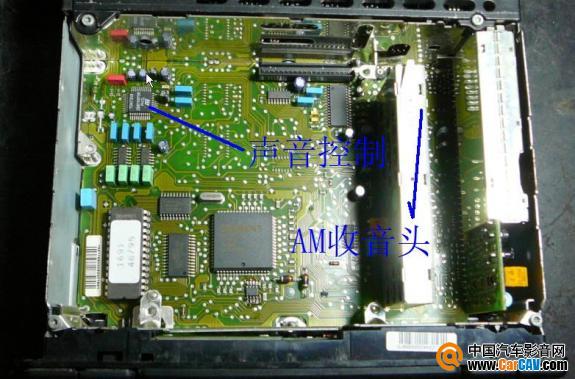

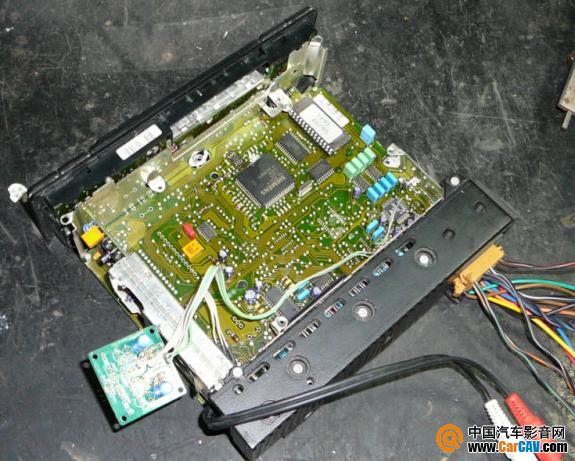

这个型号的机一般都是配给奔驰比较高档次轿车的，用料比较好，打开机盖看到的都是些很发烧的零件，而这些为音响的稳定和靓声打下了坚实的基础。闲来无事，拿台来玩玩。本来想卡带那里改的，但要骗过CPU不容易，需要给一串脉冲来模仿卡带正常工作的信号，做一个电路板太麻烦了。干脆放弃。后来发现这个机设计的很有意思，FM和AM高频头是分开的。这年头除了玩无线电的谁还听AM这种信号的玩意儿，一二三拆掉，发现第四脚是音频信号输出，输出用了一个0.047的WIMA电容到tda7310的21脚和27脚，而21脚和27脚是并联的，这一发现令我大喜，立即拆除那个WIMA，再拆掉旁边的一个旁地贴片电容，再割开连接21脚和27脚的连线，用一块小板做接入，一试，那简直就是跟我想的完全就是一回事，OK了，又可以听来自AUX的信号，又可以听CD，爽

Click Here To EnLarge

进入讨论：http://bbs.carcav.com/read.php?tid=235715
