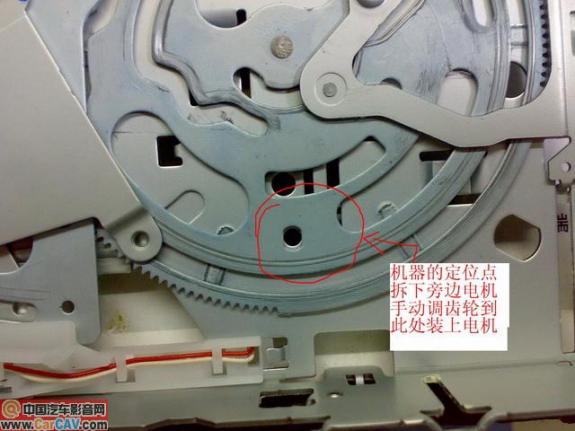

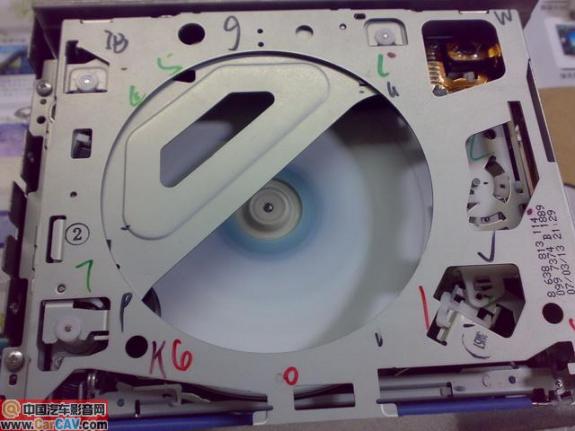

图错了机芯对位在这

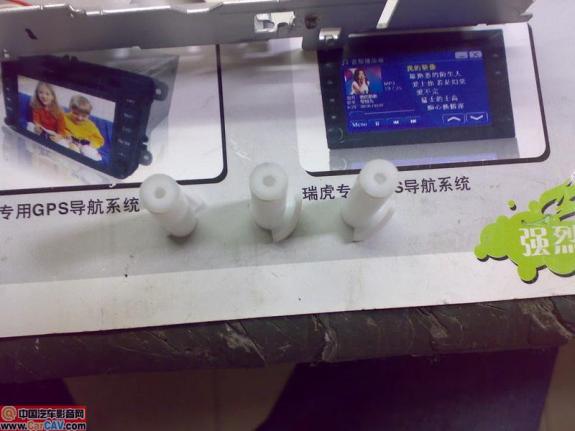

拆下后的三个销子
装上三个销子 对准凹槽

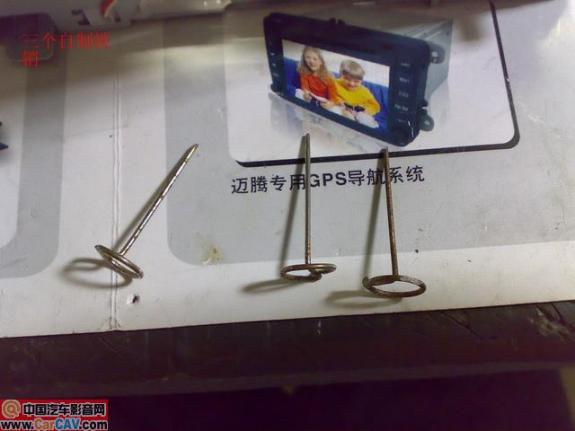

三个自制铁销 很重要

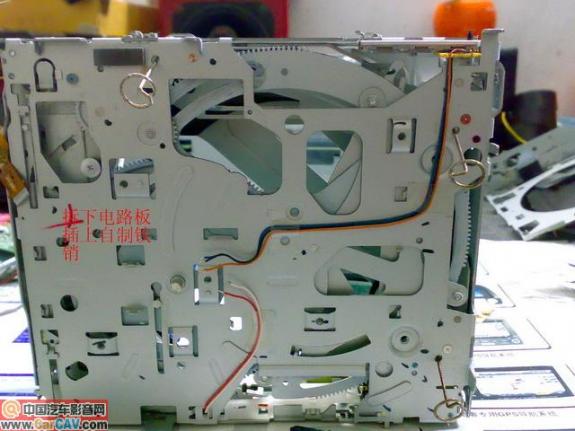

把铁销插到三个孔里顶好

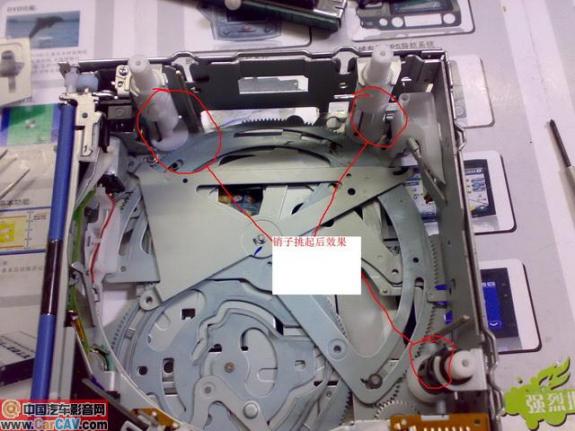

销子顶起后效果

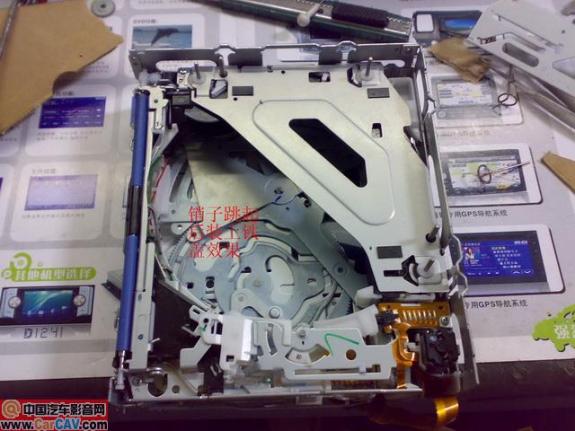

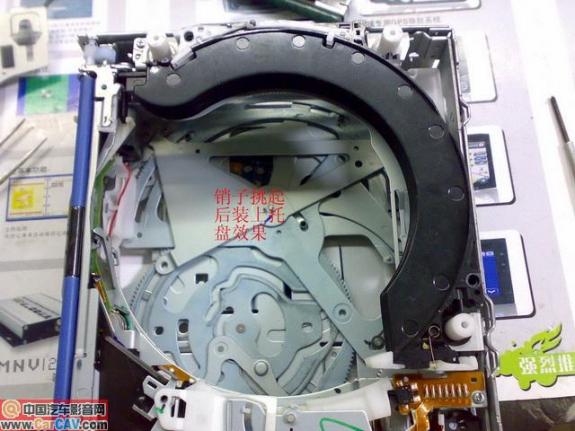

销子顶起后装上托盘效果
装上最难安装的顶盖

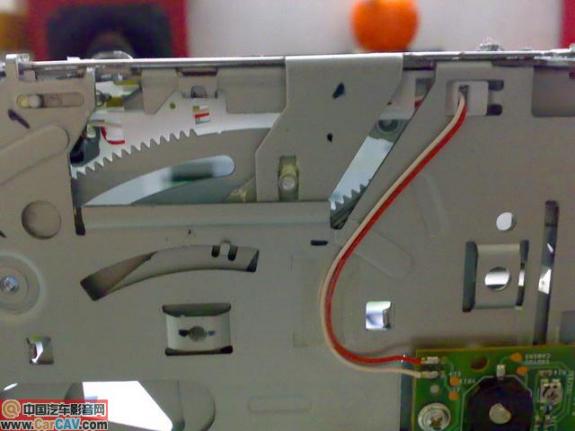

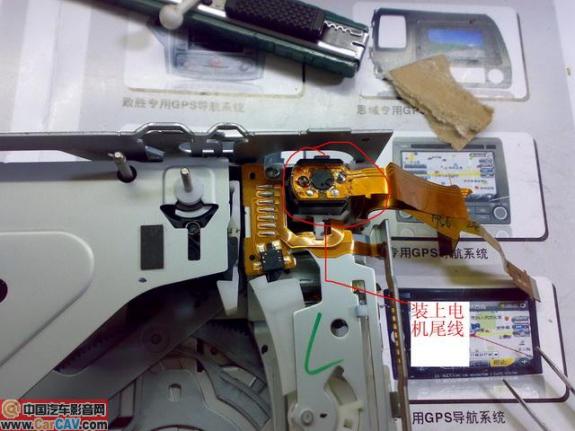

焊上电机
装上两边的滑片 推起机芯

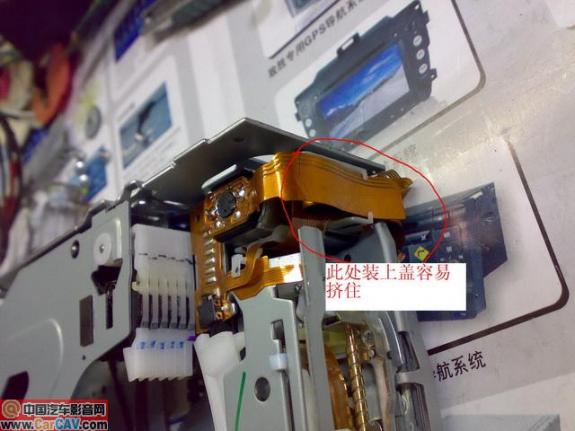

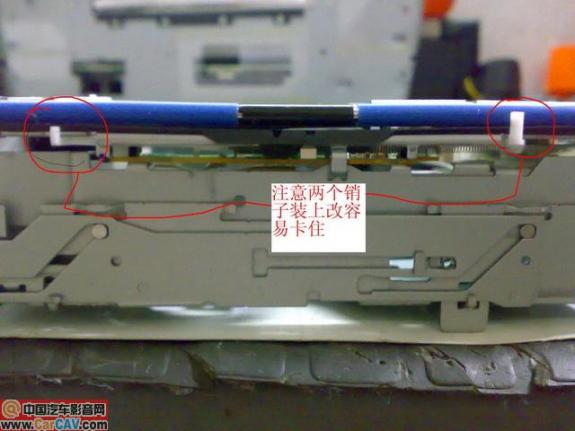

装顶盖的时候注意两个地方
还有这个地方

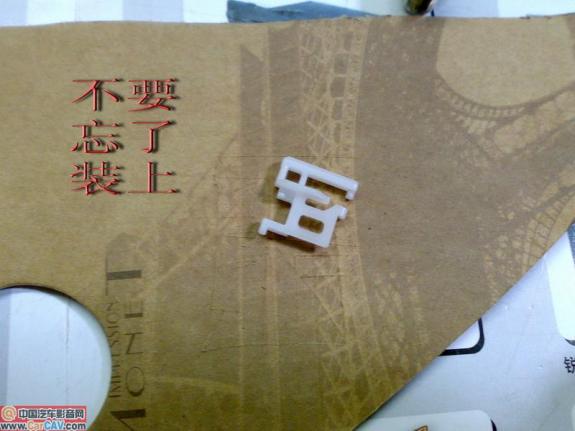

装上盖后注意这个

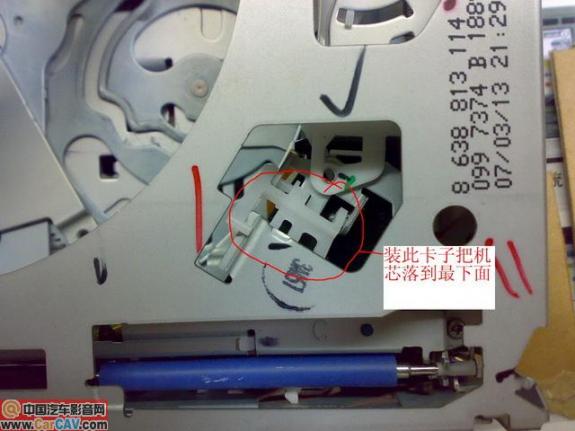

机芯落到最下方装它 滑动两边的滑片就能自由滑动机芯上下

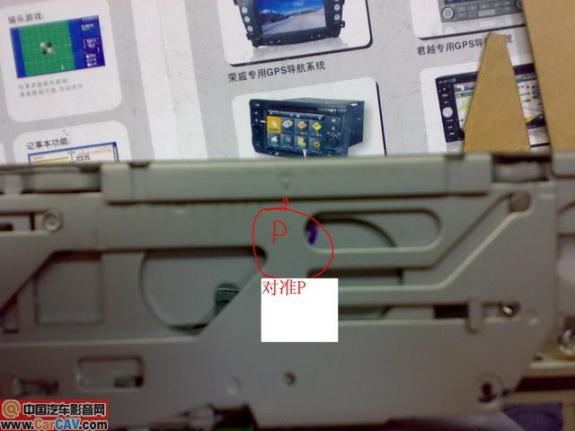

最后对准它

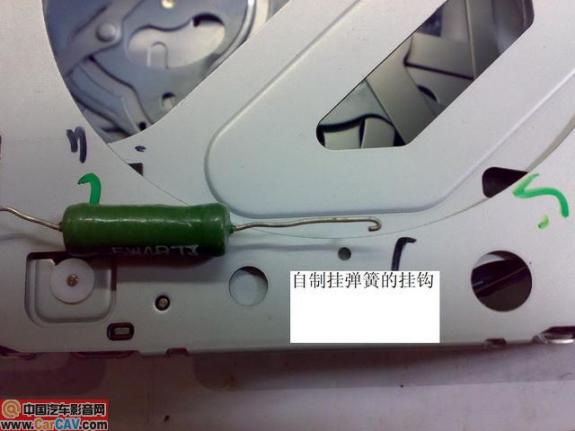

装好后把机芯滑上来挂弹簧 两个角上
完成后把最后的齿轮装上

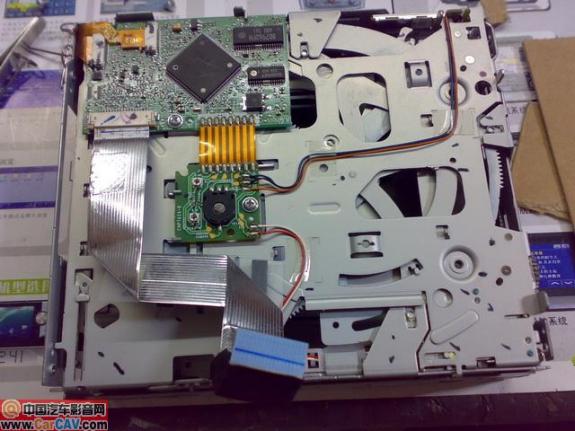

最后电路板复位插上排线

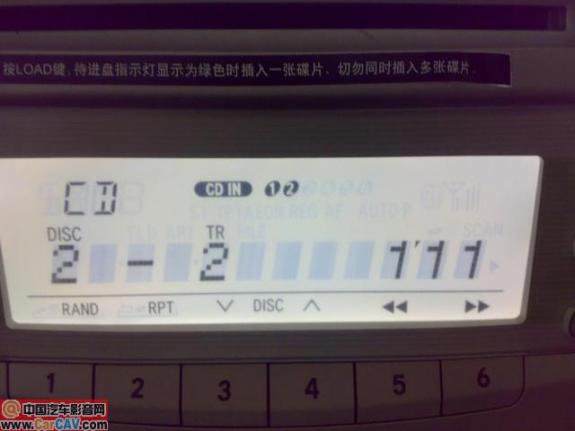

装机通电自动复位 一次搞定
OK
