老款松下前置六碟机芯的装配图

坛里好像偶尔有人找这个对位图，我也不知道之前有没有人发过，前天有个朋友拿个了个佳美2.4的错位机芯叫我帮他对，刚好借这机会拍几张照分享一下。其实方法跟新款的对法差不多一样的.知道的请别踩，哪里不对欢迎纠正，下面是拆装流程： 1.首先把图1解码板上

坛里好像偶尔有人找这个对位图，我也不知道之前有没有人发过，前天有个朋友拿个了个佳美2.4的错位机芯叫我帮他对，刚好借这机会拍几张照分享一下。其实方法跟新款的对法差不多一样的.知道的请别踩，哪里不对欢迎纠正，下面是拆装流程：

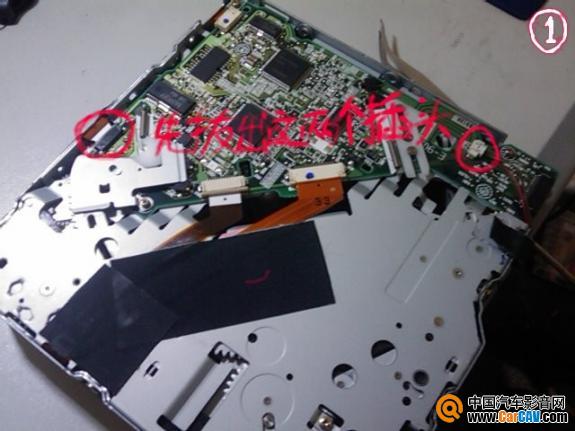

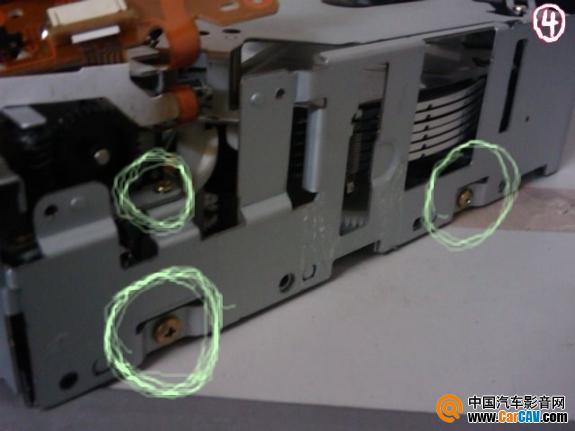

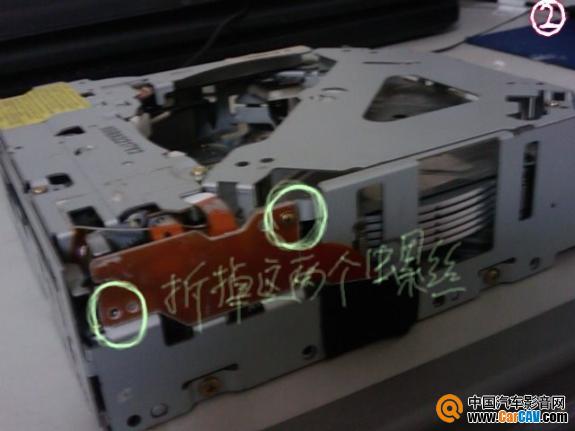

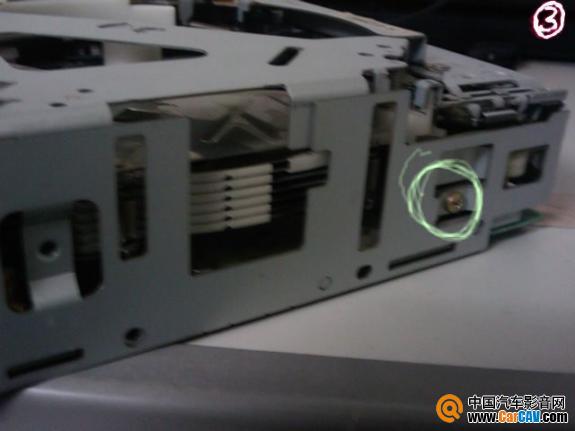

1.首先把图1解码板上画圈的排线取出，马达线拔出，.图2拆掉两颗螺丝就可松下那块小的电路板，图3，4中把画圈的螺丝松掉就可拆下机芯的第一个架

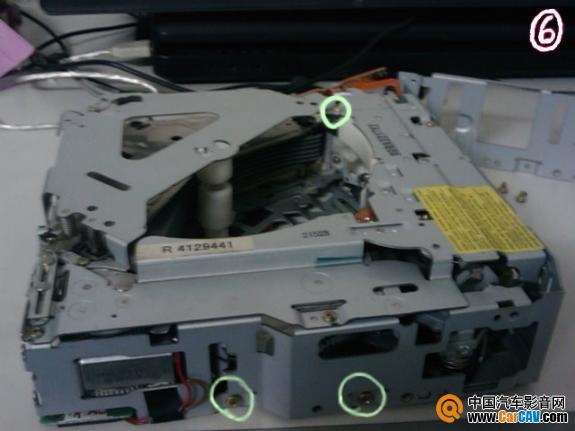

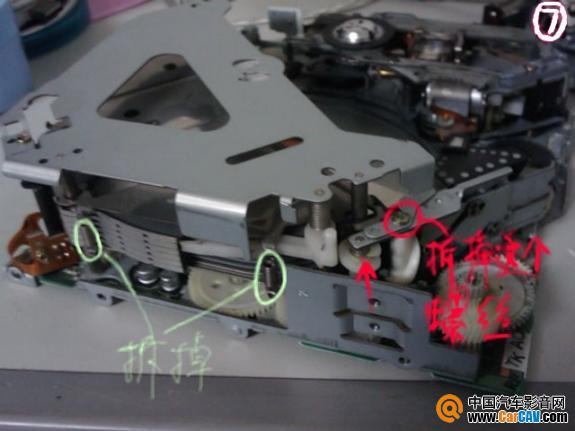

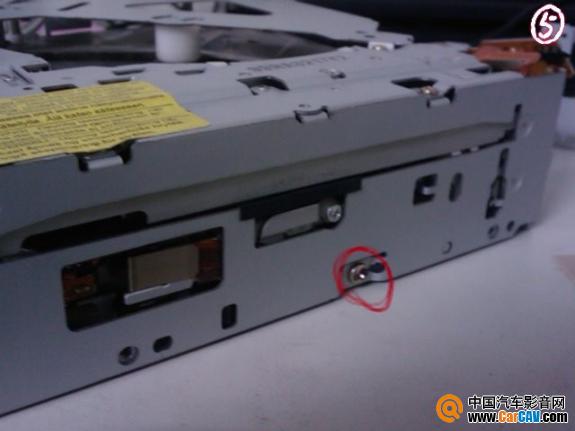

2.拆进碟部分：图5拆下那螺丝前最好用大头笔做一下记号，记住这螺丝是上这里的，再拆下图6中的三个螺丝就能把进蝶部分与机芯分开了；；图7，8进一步拆下机芯的上盖，注意3个红色箭头处下面压着的弹簧，飞出去基本上就找不到了；
