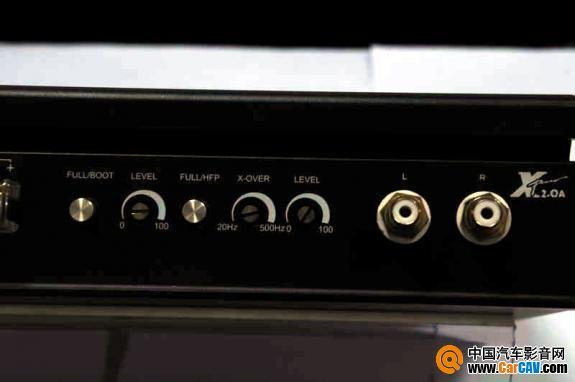

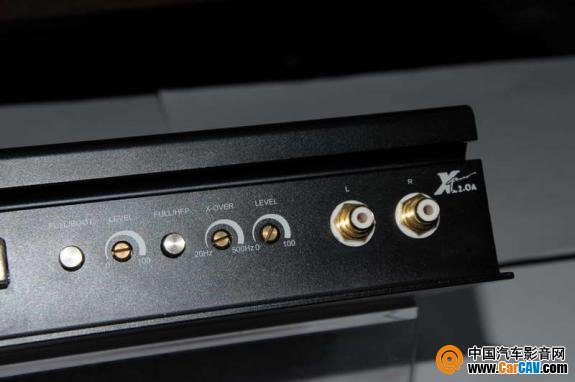

锐虎功放调整面板，滤波功能只有高通可选，RCA端子牢固可靠


功能标注的意思有些模糊，已建议厂家改进



技术指标：

工作类型：   AB类
输出功率：   2×150W@ 4欧
（RMS）：  2×280W@2欧
频率响应：15Hz～40K Hz
HP：            20～500Hz
THD：    ＜0.002﹪
S/N：     ＞110dB
重量：    3.6 KG

        X-Power 2.0A是为驱动套装喇叭而设计的功放，因此没有桥接功能（注意看扬声器接线端），不能桥接驱动超低音喇叭，这可以通过观察功放的扬声器接线端来确定。由于这款功放没有桥接功能，因此可以断定功放电路采用的是“同相传输放大方式”，而绝大多数的车用功放采用的是“正反相传输放大方式”。

       说到这里就有必要来说一下这两种传输方式的区别及优缺点了，“同相传输放大方式”与传统家用功放电路类似，是由2路左右相同的音频通道组成，立体声音频电信号L、R是分别单独传送的，传输极性是一致的。在这种电路模式下，存在着不可避免或不便解决的问题。

1. 功放电源电流电压波动大而且不匀称，电路中点电位飘移。

      左右共用一组正负电源时，由于重播信号的左右声道大部分，特别是低音频段可近似为左右同相等幅。在信号正半周时，左右声道同时消耗正电源的电量,而此时负电源却轻载；当信号负半周时，左右声道又同时消耗负电源的电量，而此时正电源却轻载，而造成信号正负半周时正负电源一个负载轻一个负载重；由于电源内阻的存在，电源电压下跌，其正负电压下跌程度也必然是一个轻一个重，造成电源正负电压不对称，对电路工作以及音质产生不利影响，大动态信号时其程度还要加重。

       为解决功率放大器电源瞬时电流电压波动大而且不对称，以及中点电位飘移，通常的办法是加大电源电流和滤波电容容量，或者采用双单路功放设计等，都会加大产品的制造成本。

2.不便连接超低音扬声器

同相传输放大电路只能连接一对扬声器，为了改善超低音重放效果，可采用超低音音箱组成3D系统方式，但需要另外增加功率放大器来驱动。由于器材缺乏通用性和一致性，音响系统的配置有所不便。

       “正反相位传输放大方式”音响系统即信号一正相位一反相位传输放大的系统，假设 L通道的前级为正相位放大，通道放大的是正半波信号，而R通道的前级为反相位放大，通道放大的是负半波信号。

       其主要特点是让立体声电信号左右一路正相位一路反相位传输，当左右一正一反相位信号输入立体声放大电路中，在电路公共接地端线上的信号是减弱的，即L-R，左右输出端上输出信号是增强的，即L+R，这两个特点恰好与传统的立体声电路相反。

它有以下好处：

1.减小公共线路上的信号流量，改善信号传输放大质量。

2.稳定电源特性。


       左右共用一组正负电源，正反相位功率放大时，因为信号大部分近似为左右反相等幅（特别是低音成份）。所以在信号正半周时，左右声道中一个声道在消耗正电源电量，另一个声道在消耗负电源电量，相对于同相传输放大系统左右声道同时消耗正电源电量来说，电源瞬时电流波动相对减小近一半，电源负担相对减半，电源相对供应充足，电源电压波动相对也减小近一半，且正负波动比较对称，即左右正反对称耗电；同样负半周信号时也是这样，因此改善了电源特性。

3.系统配接灵活

       BTL桥接电路是由两个完全相同的OCL电路和一级倒相电路组成，扬声器接在两组OCL输出电路之间，而正反相位放大电路就是在双OCL电路中的其中一路引入了反相技术。正反相位放大电路可以通过改变输出端与扬声器的联接，灵活的变化为两路OCL放大器、单路BTL放大器或者3D系统。

       因为正反相传输放大技术的众多优点，汽车音响功率放大器基本都应用了正反相位放大技术。

       但“同相传输放大方式”与“正反相传输放大方式”两种电路对比起来，同相传输放大方式因为少了一级倒相电路，左右两个通道电路间的相位漂移可以降到最低，在功放功率输出端与扬声器的连接上不需要反接扬声器接线，抛开了扬声器系统分频网络的反接干扰，因此在声音表现准确性上要略胜一筹。


电路描述：

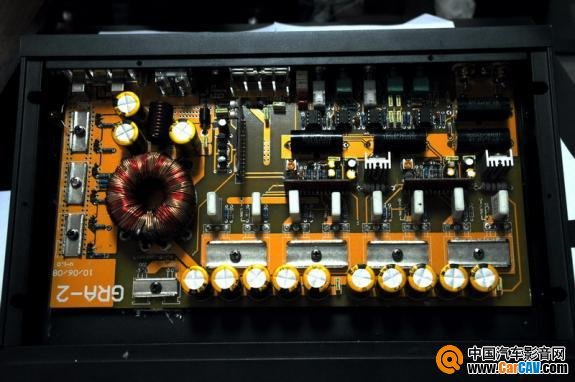

       卸下功放的铝合金后盖，注意是铝合金的后盖而不是常见的铁皮后盖。双层电路板看上去非常简洁，元器件的摆放规划得很合理，左边为功放电源部分，右上角为功放前级部分，由于采取了贴片技术安装把功放的差分级、恒流级、推动级都高度集成了，因此功放放大电路部分看起来异常简洁。功率放大部分位于功放下方位置，10颗1000uF/50V的滤波电容一字排开于功率管最近的距离，保证功放管在大动态工作情况下的电源供给。功率放大管、电源扩流管、整流管全都采用平卧安装，管子在工作中产生的热量直接通过翼型散热器向周围散热。

       功放前级输入输出耦合电容采用四颗BENNIC XPP系列金属化聚丙烯电容，该电容速度快,解析力强，对提高整体音色方面有保证。前级放大、有源滤波、音调处理电路使用了四粒BB OP2604靓声运放，由于其属场效应输入端，故音色非常接近于胆机之“胆”味，中频厚实，甜美润泽而高音则较为阳光美艳。
