6P13P---这只束射输出四极功率管，当初主要设计用于电视机的行扫描电路，具有耐压高--450V,功率大，屏耗可达14W,推动电压只需 -19V。和大名鼎鼎6P3P,高山流水6V6GT,传统经典6P1,等同属一类-----束射四极管。

      按理此管应该有不错的表现，但实际并非如此——表现并不出色！做过的朋友也不少，应有体会。
      虽然如此，但看着手中这20多只漂亮的胆管，修长的身材，工作时还要扎一条马尾辫，宛若少女一般惹人喜爱，给人一种视觉享受。
      由于种种原因，一直有一种发掘其内在潜力的冲动。
      偶然的一天，我一爱赏音乐的小弟，登门造访，当时用我的双单声道结构807听音乐，给他的震撼挺大——造价不高，声音素质却不低。遂要求在下给打造一台胆机——要求是体积不要太大，不仅用来欣赏音乐，还可当电脑功放。
        鉴于此，随即想到用身材修长的她——6P13P来做！通过多方查阅资料，最后定型用6J1推6P13P。

       选6J1做推动有几方面原因：
       1：6J1价格便宜，而且指标十分优秀。
       2：我发现在很多军事及专业通信领域都有6J1的身影，近几年的通信设备中还用它呢。
       3：为了发挥6J1的优秀品质,以及既降低设备的功耗和重量，国内又开发了一种晶体场效应管制作的镀金脚6J1.

       由于这种金脚6J1生产难度大，成品率低，造价高昂，最后还是没发展起来。
       前几年我还发贴咨询过此晶体6J1的用法，并做了解剖！
       现在已经试机应用了，可直代普通6J1！而且音效不错的。
       胆管6J1工艺成熟，做到军级或特级是很容易的事，生产量大，成本低，所以它的性价比很高！
       6J1虽小，但却并不因此而缺少五级管所具有的胆味和强劲的推力。接成三极管用，不仅降低了内阻，而且还有更细致的表现。
       实际制作时，6J1阴极电阻用2支1.1K串联，在两电阻之间引入负反馈，而不是在阴极电阻下方加一10欧电阻再引入负反馈的常规做法,实际试听证明效果还是明显的。


负反馈有很多人持不同意见。
      我个人认为负反馈只要应用得当，还是好处多多
    1：可减小交流声和各种杂音
    2：能减小奇次谐波失真
    3：改善频率响应
    4：降低电子管内阻，改善输出阻抗。
    5：使放大工作稳定，减少相位失真。
    缺点是降低了增益，减小了输出功率，利大于弊！何乐不为呢

      6P13P也是一反常态，没按手册给的参数走，而是屏压采用340V供电，第二栅用230V供电，虽然电压较高，但没超出极限电压，实际听感比屏极，栅极全用200V供电要好很多。不仅输出功率大，而且动态范围也宽了不少。

      五极接法与三极接法来说，我比较喜欢五极接法，具有男子汉一般的阳刚和霸气！
      不仅输出功率强劲，音质清爽自然，动态范围宽，谐波丰富。只少了一点三级管的幼滑和细腻。

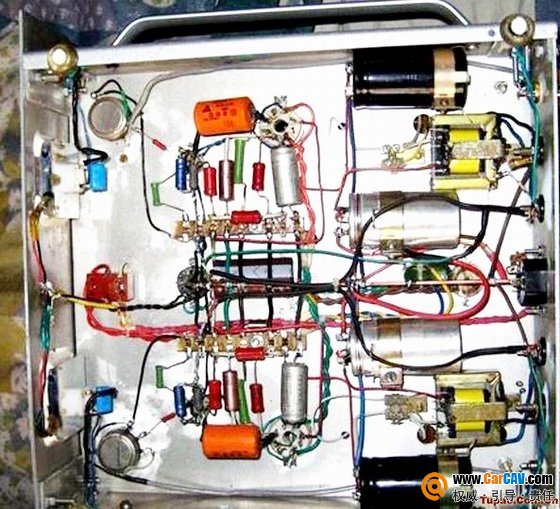

既然是低成本的制作，电阻和电容的选择也是慎之又慎。

      电容的选择：功率管阴极使用了号称银子弹的RIFA124系列长寿电容，此电容好声毋庸置疑，很多名机都有它们的身影！6J1阴极采用飞利浦的轴向电容，朋友的大名鼎鼎的MBL 前级也是飞利浦的使用者。

      此两款电容价平靓声，值得一试！

     电阻本人一直喜欢国产的大红袍金属膜电阻，计划经济时代的产物，纯铜引脚，保守的功率标称，比同等功率的进口货还大！还有大绿袍碳膜电阻，粗壮的扁平纯铜电极，给人足够的信心！两种电阻搭配使用，效果还是很出色的！

     耦合电容用过薄膜和乐声小油浸，最后感觉还是小油浸圆润一些，所以还是淘汰了薄膜电容。

     电位器更是国产老货，厚实的碳膜和宽阔的滑臂，连屏蔽罩和旋柄都是铜制的！给人以信心的保证！

     外壳制作一直是发烧友的一大难题，尤其不锈钢外壳更是难上加难！

     其实只要掌握一定的技巧还是很易成功的。
     1：台钻必不可少，开孔和精度有保证。
     2：方尺和游标卡尺配合使用。
     3：准确量出所需开孔位置，然后用定位冲打出定位点，再上钻就不易跑偏了。
     4：钻孔时一定要注意：小孔用高速钻！大孔用低速钻！这样钻出来的效果最好！
      尤其钻不锈钢或钢板机壳时，还要注意边钻边加水冷却！这样对钻头和机壳都有保证！

       纯属个人愚见，如有不同高见还请大家斧正！！
